NBR išorinė pinta žarna
Vamzdis: juodas NBR, be halogenų
Vidinė pynė: poliesterio pluoštas, aramido pluoštas, variu{0}}dengta plieninė viela
Dangtis: NBR arba CPE, CSM, PVC, lygi apdaila
Spalva: juoda arba kelių spalvų
Išorinė pynė: poliesteris arba nerūdijantis plienas
Temperatūros diapazonas: nuo -40 laipsnių iki +120 laipsnių
- produkto pristatymas
BESTYIELD Technology (Huizhou) Co., Ltd. yra viena iš pirmaujančių nbr išorinių pintų žarnų gamintojų ir tiekėjų Kinijoje, taip pat palaiko individualų aptarnavimą. Sveiki atvykę į čia esančią didmeninę masinę nbr išorinę pintą žarną ir gaukite kainoraštį iš mūsų gamyklos. Dėl kainų konsultacijos susisiekite su mumis.
Savybės ir privalumai
- Vamzdis:Juodas NBR, be halogenų
- Vidinė pynė:Poliesterio pluoštas, aramido pluoštas, variu-dengta plieninė viela
- Viršelis:NBR arba CPE, CSM, PVC, lygi apdaila
- Spalva:Juoda arba kelių spalvų
- Išorinė pynė:Poliesteris arba nerūdijantis plienas
- Temperatūros diapazonas:-40 laipsnių iki +120 laipsnio
- Atitikties standartai:RoHS, REACH
- Atsparumo liepsnai įvertinimas:HB, V1, V2, V0, VW-1, EN45545
- Aukšto{0}}slėgio klasė:Darbinis slėgis viršija 2,0 MPa / 290 psi su dviguba pynimo sinergija
- Gamybos procesas:Mišinio maišymas → Vamzdžių ekstruzija → Vidinis pynimas → Dangtelio ekstruzija → Vulkanizavimas → Išorinis pynimas → Patikra → Pakavimas
Išsamus aprašymas

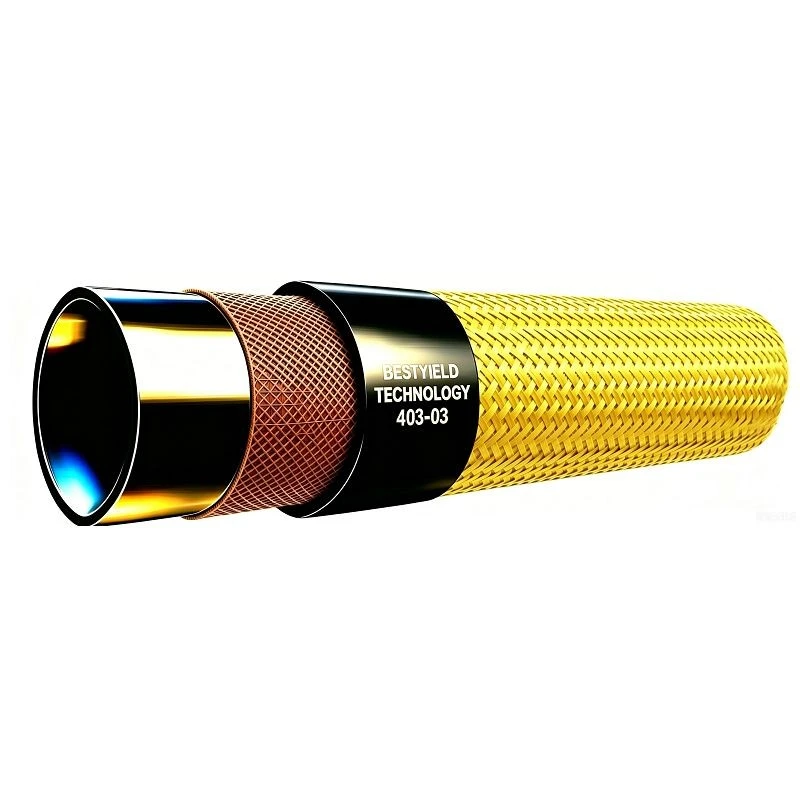

Šioje aukšto{0}}slėgio kompozitinėje žarnoje naudojama keturių-sluoksnių architektūra: NBR vidinis vamzdis, vidinis pynimo sutvirtinimas, polimerinis dangtelis ir išorinė nerūdijančio plieno arba poliesterio pynė. Dviguba-pynimo konfigūracija sukuria sinergetinę apkrovą-nešančią sistemą, kurioje vidinė pynė (poliesteriu/aramidu/variu -padengtas plienas) atlaiko nuolatinį darbinį slėgį, o išorinė pynė (poliesteris/nerūdijantis plienas) suteikia papildomą sprogimo slėgio ribą ir mechaninę apsaugą nuo išorinių smūgių.
Vidinė pynė pynimo metu uždedama tiksliu 55 laipsnių neutraliu kampu, užtikrinant optimalią pusiausvyrą tarp ašinio lankstumo ir radialinio slėgio sulaikymo. Išorinė pynė tarnauja ir kaip slėgio saugos rezervas, ir kaip apsauga nuo -trinties, prailginanti tarnavimo laiką sudėtingoje pramoninėje aplinkoje. Ši konfigūracija pasiekia darbinį slėgį, viršijantį 2,0 MPa (290 psi)-daug didesnį nei pavienių{7}}pintų alternatyvų.
Gamybos procesas:Keturių -sluoksnių struktūra yra sukurta naudojant nuoseklų įtvaro surinkimą- vamzdžio ekstruziją, vidinį pynimą, dangtelio išspaudimą-, po kurio vulkanizuojama, siekiant užtikrinti tarpsluoksnių sujungimo vientisumą. Atlikite patikrinimą po vulkanizavimo, tada atlikite išorinį pynimą. Kiekviena gamybos partija yra išbandoma hidrostatiniu atsparumu 1,5 MPa slėgiui.
Produkto taikymas
Sunkiųjų mašinų hidraulinės grandinės; aukšto{0}}slėgio alyvos perdavimo sistemos; pramoniniai hidrauliniai jėgos agregatai; statybinės technikos strėlės cilindrai; kasybos hidraulinės sistemos; plieno gamyklos hidraulinės linijos; jūrinės platformos hidrauliniai valdikliai.
Įmonės galimybės ir DUK
Mūsų gamykla užima 15 000 kvadratinių metrų, su 8 automatizuotomis pynimo gamybos linijomis ir metiniu pajėgumu, viršijančiu 2 milijonus metrų pintos žarnos. Turime ISO 9001 ir IATF 16949 sertifikatus.
Kl .: Kuo skiriasi poliesterio ir nerūdijančio plieno išorinė pynė?
A: Išorinė poliesterio pynė užtikrina lengvą apsaugą nuo dilimo už mažesnę kainą; Nerūdijančio plieno išorinė pynė užtikrina didžiausią sprogimo slėgio saugos ribą ir atsparumą korozijai jūrinėje arba cheminėje aplinkoje.
Kl .: Ar galite pritaikyti pynimo kampą ar pynimo tankį?
A: Taip, mes galime koreguoti pynimo parametrus pagal konkrečius slėgio{0}}lankstumo reikalavimus. Dėl individualių specifikacijų susisiekite su mūsų inžinierių komanda.
Standartinis pristatymo laikas yra 15-20 darbo dienų nuo užsakymo patvirtinimo. Kvalifikuotiems pirkėjams siūlomi nemokami pavyzdžiai.
Produkto parametrai
|
dalis |
Žarnos ID |
Žarnos OD |
Darbinis slėgis |
Plyšimo slėgis |
MIN. Lenkimo spindulys |
|||||
|
colio |
mm |
colio |
mm |
psi |
MPa |
psi |
MPa |
colio |
mm |
|
|
403-01 |
1/8 |
3.2 |
0.31 |
7.9 |
290 |
2.0 |
870 |
6.0 |
5/8 |
16 |
|
403-02 |
3/16 |
4.8 |
0.37 |
9.5 |
3/4 |
19 |
||||
|
403-03 |
1/4 |
6.3 |
0.50 |
12.7 |
1 |
25 |
||||
|
403-04 |
5/16 |
8.0 |
0.55 |
14.0 |
1-3/8 |
35 |
||||
|
403-05 |
3/8 |
9.5 |
0.63 |
15.9 |
1-9/16 |
39 |
||||
|
403-06 |
1/2 |
12.7 |
0.79 |
20.0 |
261 |
1.8 |
783 |
5.4 |
2-3/4 |
70 |
|
403-07 |
5/8 |
16.0 |
0.94 |
24.0 |
3-1/2 |
89 |
||||
|
403-08 |
3/4 |
19.0 |
1.06 |
27.0 |
4-1/2 |
115 |
||||
|
403-09 |
7/8 |
22.2 |
1.26 |
32.0 |
5-1/2 |
140 |
||||
|
403-10 |
1 |
25.4 |
1.39 |
35.4 |
218 |
1.5 |
653 |
4.5 |
6-1/2 |
165 |
|
403-11 |
1-1/4 |
31.8 |
1.77 |
45.0 |
8-1/2 |
216 |
||||
|
403-12 |
1-1/2 |
38.1 |
2.00 |
50.8 |
9-9/16 |
243 |
||||
|
403-13 |
1-3/4 |
44.5 |
2.32 |
59.0 |
11-1/8 |
283 |
||||
|
403-14 |
2 |
50.8 |
2.76 |
70.0 |
13-1/4 |
336 |
||||
|
403-15 |
2-1/2 |
63.5 |
3.07 |
78.0 |
14-3/4 |
375 |
||||
|
403-16 |
3 |
76.2 |
3.54 |
90.0 |
17 |
432 |
||||
|
403-17 |
3-1/2 |
89.0 |
4.13 |
105.0 |
19-13/16 |
504 |
||||
|
403-18 |
4 |
101.6 |
4.72 |
120.0 |
22-11/16 |
576 |
||||
- Pastabos:Vidinio ir išorinio skersmens dydžiai yra pritaikomi.
